弹性挡圈应用

弹性挡圈-行业内习惯叫卡簧

卡簧材料一般用65Mn,热处理硬度44-51HRC,表面氧化处理

卡簧有两种:孔用卡簧和轴用卡簧

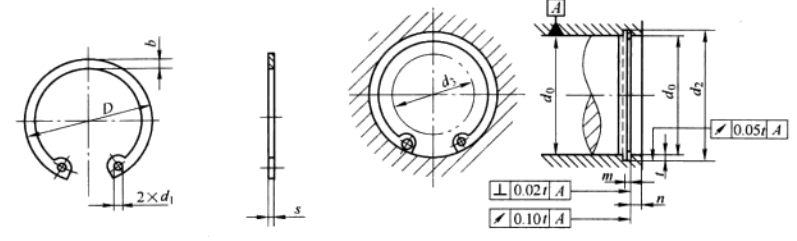

一:孔用卡簧

弹性挡圈应用

孔用卡簧

实例设计时,卡簧外径要比沟槽直径大,如上图所示D>d2。

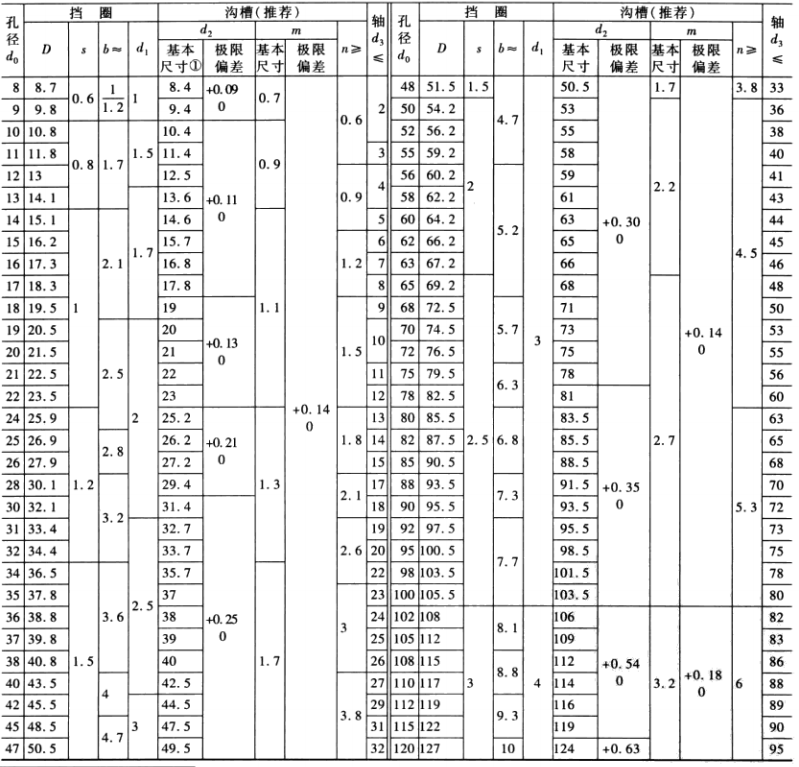

弹性挡圈应用

卡簧选型参考

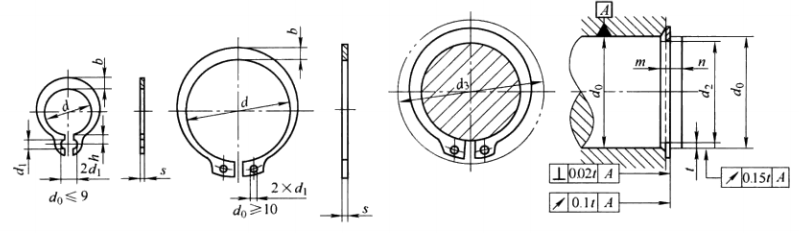

二:轴用卡簧

弹性挡圈应用

轴用卡簧

实例设计时,卡簧外径要比沟槽直径大,如上图所示d<d2。

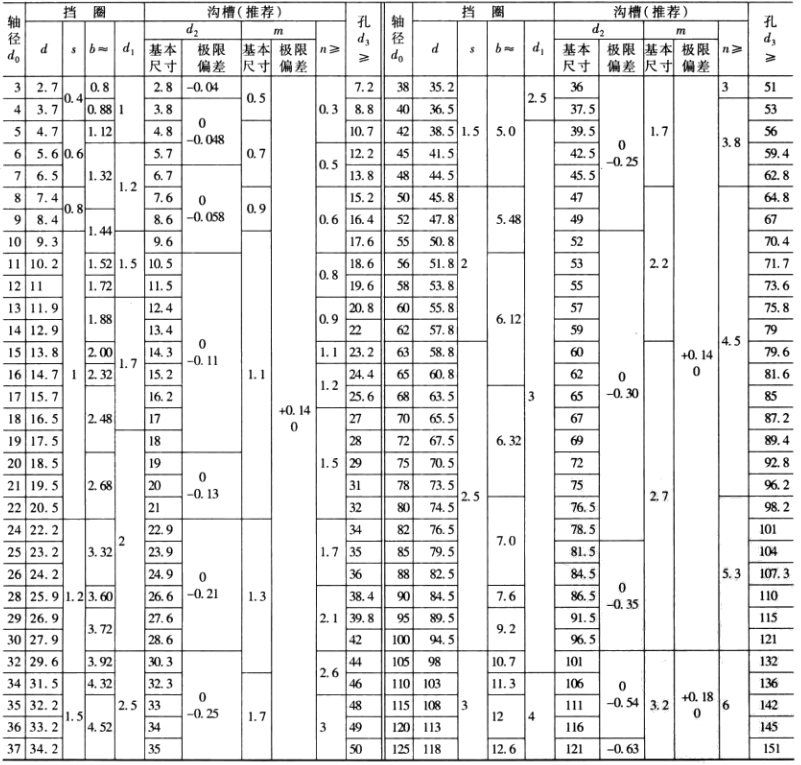

弹性挡圈应用

卡簧选型参考

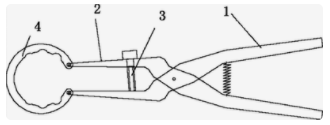

卡簧取出或者安装时,使用的专用工具常态时钳口打开的是孔用卡簧钳,常态时钳口闭合是轴用卡簧钳

弹性挡圈应用

卡簧钳

设计空间比较小或者要求紧凑时,可以考虑用卡簧,另外卡簧的拆卸安装也是比较方便的。必须说明一点的是卡簧不起定位作用,起着阻止轴上或孔上的零件轴向运动的作用。

特别重要的关键机构上,建议使用防松螺母锁住。

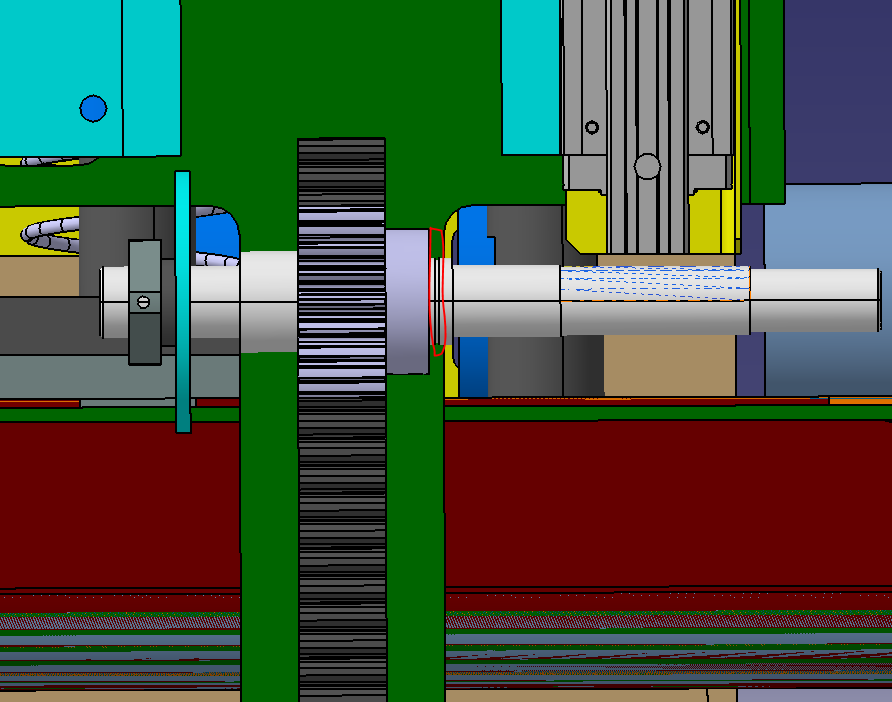

去年做了一个项目中,有个结构用到了轴用卡簧,防止齿轮轴向移动的。但是效果不是很好,负载比较大,后面整改用防松螺母锁住

弹性挡圈应用

齿轮齿条机构
